DDC控制器
Metasys系統現場設備控制器包括一組全能型的兼容BACnet MS/TP網絡的現場控制器，可以用來監視、控制和集成各種HVAC和其他樓宇設備。本系列現場設備控制器包括FEC 、輸入/輸出模塊IOM 和一體化變風量控制器VMA 1控制器。FEC和IOM系列控制器通過先進的設計提供最優的性能以及與電源、網絡和現場設備之間的方便連接。這些控制器帶有32位的微處理器，用以滿足甚至超越工業標準的要求。細節設計風格有所改變的FEC控制器帶有一個更加直觀的，帶有LCD和按鈕的用戶界面，加強了控制器的就地監控功能。
FEC 是一種可編程的數字控制器，通過BACnet MS/TP 協議進行通信。本系列中主要控制器包括10點位FEC1x0 和1點位FECx0。FEC控制器包括一個位的未處理器、直觀的設計和可選的內置LCD 本地用戶界面。

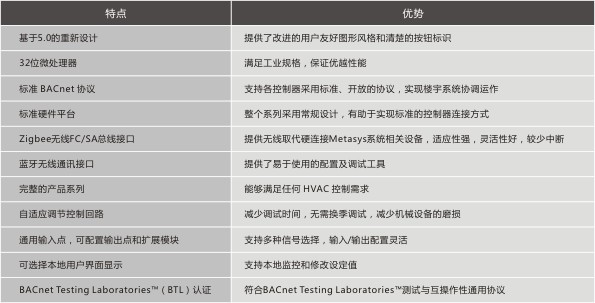

特點和優勢

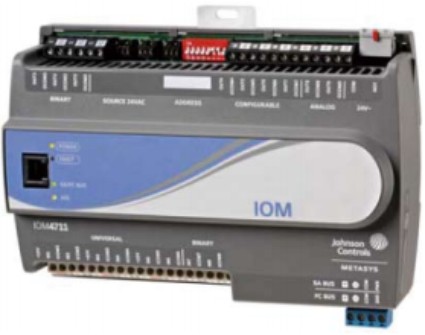

IOM拓展模塊
IOM 擴展模塊在Metasys系統中有兩項功能：安裝在FEC和VMA控制器的SA總線上時，IOM擴展模塊用于FEC 或VMA控制器的點位擴展。安裝在FC總線上時，可視為點位多路轉換器，NAE或NCE可以直接監控IOM的點位。
特點
▶ 龐大的產品系列可以提供多種輸入/輸出點的組合以滿足應用的需求。
▶ 能夠安裝在FC 總線或SA 總線上，應用靈活。
▶ 可插拔的通信總線、輸入/輸出端子以及電源端子加快了安裝速度。
FEC 和IOM 的外殼是由耐用、符合散熱標準的塑料材質制作。采用該塑料外殼后可以不再為散熱要求準備單獨的外殼。能夠透過外殼看到的發光二極管（LED）可以指示控制器的電源狀態、通信狀態以及多種診斷信息。某些型號的FEC安裝有背光用戶界面顯示面板，其亮度、對比度可調，確保了低光照情況下的可讀性。該顯示面板操作簡單便捷，可本地監控、調整主要設定點和控制參數。對于不帶面板顯示的FEC，可應用獨立的DIS1710本地控制器顯示模塊，該模塊可直接接至SA總線接口。

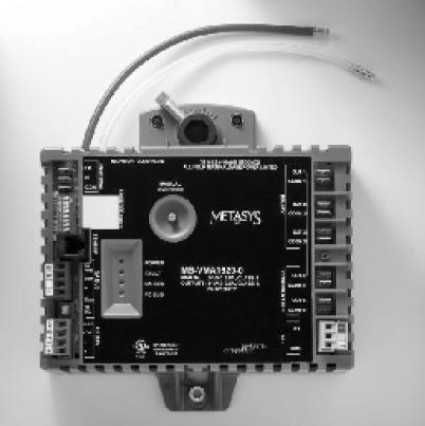

VMA16系列一體化變風量控制器
VMA16系列是一種可編程的數字控制器，它通過 BACnet 主從/令牌傳遞（MS/TP）協議進行通信。VMA1610 和 VMA1620 都已預先安裝了壓差傳感器和風閥驅動器。VMA1600 可以很方便地連接用于區域溫度傳感的 NS 系列網絡傳感器。
特點
▶ BACnet MS/TP協議通信提供了開放的系統兼容性。
▶ 可寫入閃存支持從CCT中下傳標準的或定制的應用程序。
▶ 集成的壓差傳感器和風閥驅動器縮短了安裝時間。
▶ 快速響應驅動器能夠驅動風閥在 60秒內從全開轉換為全關（ 90°），從而縮短了調試時間。
▶ 無線功能——通過ZFR18 00系列無線現場總線系統，加強了VMA1 600系列和WRZ房間無線溫控器、以及和NAE/NCE之間的連接，該項功能便于現場設備安裝布置和重新布置。
▶ 可通過在SA總線上添加IOM模塊來增加點容量，從而提高應用的靈活性。
應用
VMA1600 系列控制器可以針對單風道及雙風道 VAV 應用進行配置。對于雙風道應用或供風/排風應用，VMA1610和VMA1620需要額外的風閥驅動器以及壓差（DPT）傳感器。
VMA1600 系列控制器中的壓差傳感器提供了可靠的風量讀數，漂移量極小，而且只需要極少的自動歸零校正。無需改變修正系數，來幫助確保與標定精度之間極小的偏差。
能夠透過外殼看到的發光二極管（LED）可以指示控制器的電源狀態、通信狀態以及多種診斷信息。
硬件
VMA1600組裝在耐用、符合散熱標準的 ABS 塑料外殼中。控制器、變壓器和執行器都集成到一個外殼中。
采用VMA1600符合散熱標準的外殼后，可以不再為通風應用準備單獨的外殼。請按實際應用查看訂購代碼。
FC 總線和 SA 總線通信接口都具有可拆卸螺絲接線端子。VMA的輸入/輸出（I/O）連接采用易于使用的平接線片。螺絲接線端子 I/O 連接器屬于可選附件。
安裝
在現場安裝 VMA1600 系列控制器非常容易。VMA1600 需要很少的布線，而且只需使用一枚金屬螺釘即可安裝到末端盒中，只需使用一枚定位螺釘即可把驅動器鎖定到風閥軸上。定位螺釘有自鎖杯狀尖端，可以防止由于振動造成松脫。
驅動器聯接采用鋸齒方式，這為與風閥軸之間的結合提供了額外的抓力，并把操作期間的軸滑脫降低到最低程度。這種聯接方式適用于從10 mm（ 3/8 in.）正方形到13 mm（1/2 in.）直徑圓形的各種軸柄。齒輪釋放桿可以很容易地重新設置風閥于全開位置或關閉位置。
VMA1600 的外殼尺寸（182x 182x 64mm [7.2 x7.2 x2.5 in.]）滿足工業安裝要求，而且使該控制器易于搬運。
控制器地址對于每一個 VMA 都是唯一的，可以使用 DIP 撥碼開關進行設置，而且這些開關可以不用打開 VMA 外殼進行調整。
AC 電源輸入通過內部變壓器與 DC 電源輸入、輸出相絕緣。這就消除了極性問題以及接地環路問題，而且也不再需要單獨的絕緣變壓器。電源、MS/TP 通信以及數字輸出都相互隔離。
風機盤管溫控器

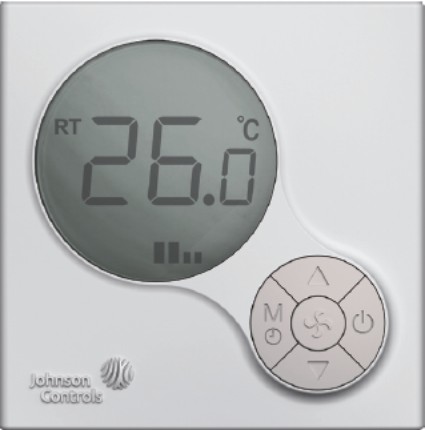

▉ T5000液晶數字式風機盤管溫控器
T5000液晶數字式風機盤管溫控器是為控制商業、工業和民用項目中加熱、制冷及終年空氣調節所設計的。其典型應用包括控制風機盤管、空調末端和加熱制冷設備。作為系統的一部分，其控制一個二通或三通閥門以及一個多級風速的風機。
T5000溫控器的特點有液晶（LCD）背光，白色，緊湊的結構，這些完美的設計使得溫控器能和任何室內裝潢相匹配。溫控器失電時，EEPROM永久保留其設定點和其它參數，而無需后備電池。直觀的操作界面使溫控器控制界面非常友好。

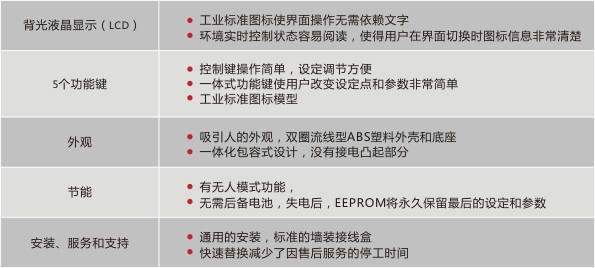

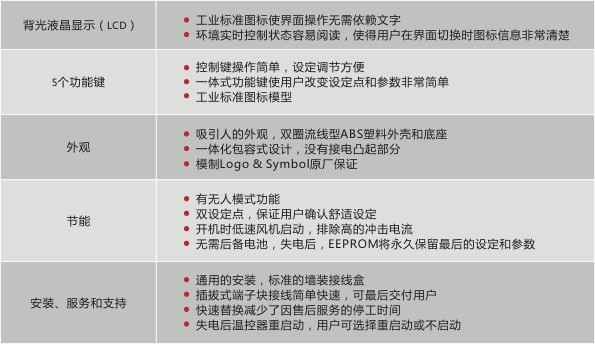

特點和優勢

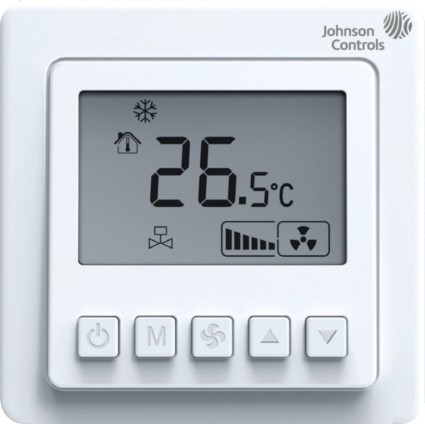

▉ T6000系列液晶數字式風機盤管溫控器
T6000液晶數字式風機盤管溫控器是為控制商業、工業和民用項目加熱、制冷及終年空氣調節所設計的。其典型應用包括控制風機盤管、空調末端和加熱制冷設備。作為系統的一個部分，其控制一個二通或三通閥門以及一個多級風速的風機。
溫控器的特點有液晶（LCD）背光，緊湊的結構，這些完美的設計使得溫控器能和任何室內裝潢相匹配。溫控器失電時，EEPROM永久保留其設定點和其它參數，而無需后備電池。直觀的操作界面使溫控器控制界面非常友好。
特點和優勢

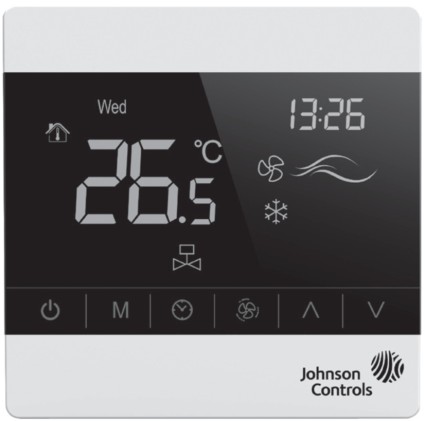

▉ T8600 MODBUS系列觸摸屏溫控器
T8600…JS0/R0觸摸屏溫控器是為控制商業、工業和民用項目中制熱、制冷及空調所設計的。其典型應用包括控制風機盤管、空調末端和制熱制冷設備。作為系統的一部分，其控制一個二通或三通閥門以及一個多級風速的風機。
T8600溫控器采用容式觸摸技術，使操作更加方便。采用微電腦控制技術，大屏幕液晶顯示，液晶顯示狀態有：工作狀態（制冷、制熱、通風）、風機風速、室內溫度、設置溫度等。按鍵有：電源開關、模式轉換鍵、風速選擇鍵、時鐘及定時按鍵和溫度設置鍵。

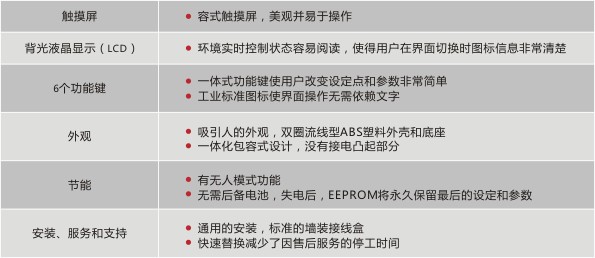

特點和優勢
